ऑपरेशन के दौरान एंटमिनर S19 प्रो के प्रतिकूल घटना और हैंडलिंग तरीके।

ऑपरेशन के दौरान एंटमिनर S19 प्रो के प्रतिकूल घटना और हैंडलिंग तरीके।

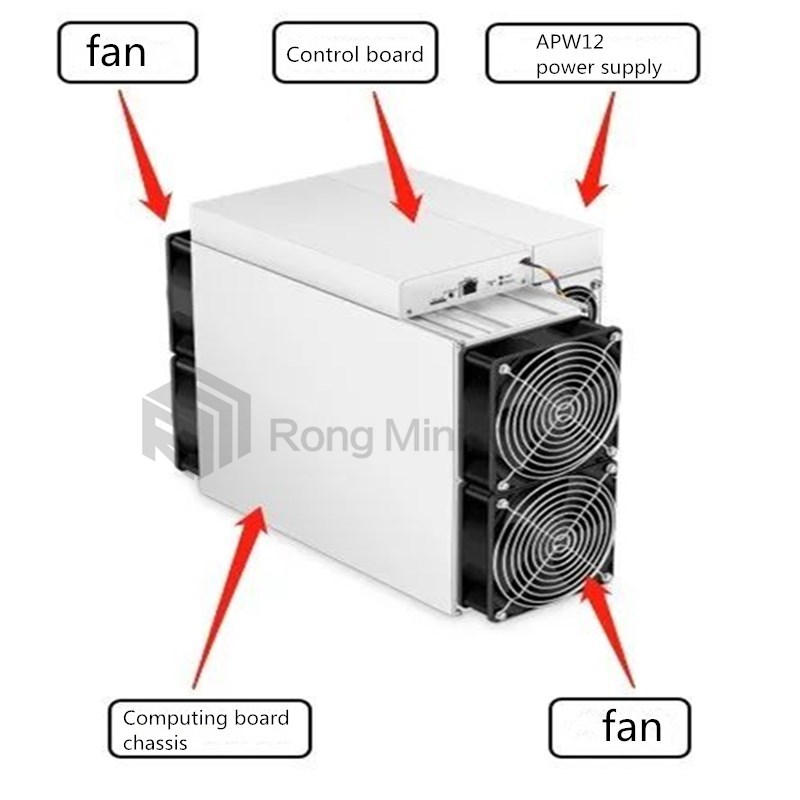

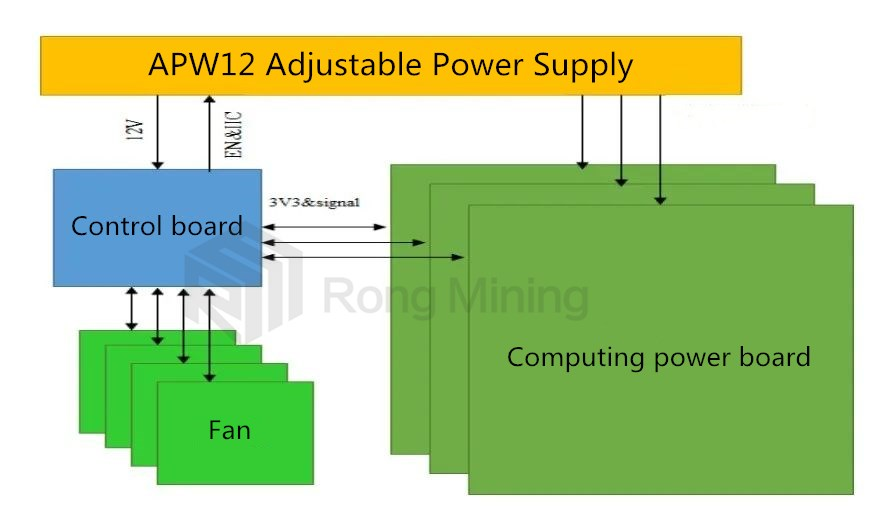

सभी को नमस्कार!  मैं रोंगमिनर से इंजीनियर वांग हूं।  सबसे पहले, मुझे एंटमिनर S19 प्रो की समग्र वास्तुकला का परिचय देना चाहिए।  S19 प्रो मुख्य रूप से 3 कंप्यूटिंग बोर्ड, 1 नियंत्रण बोर्ड, APW12 बिजली की आपूर्ति और 4 शीतलन प्रशंसकों से बना है, जैसा कि निम्नलिखित आंकड़े में दिखाया गया है:

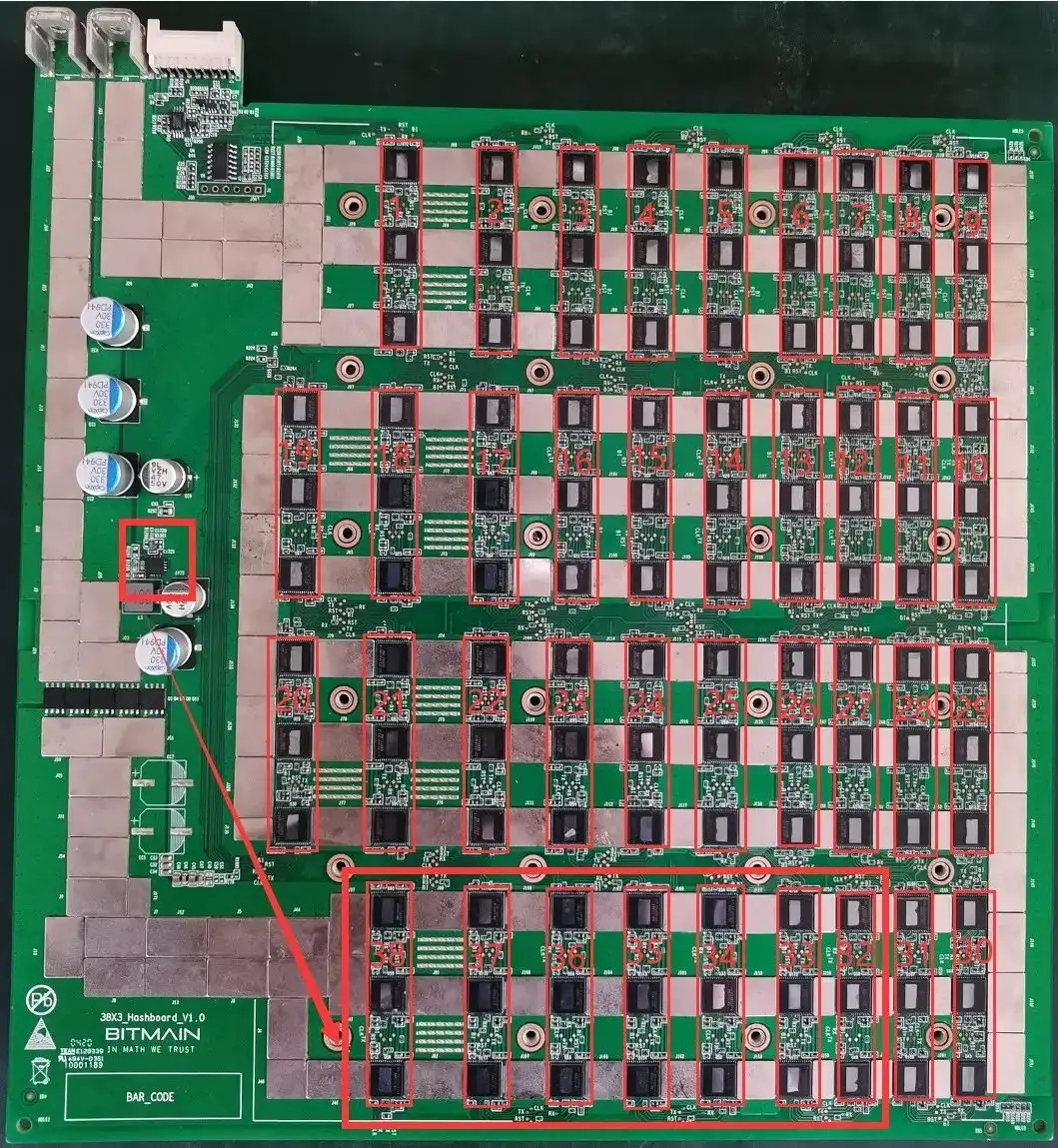

इसके बाद, आइए S19 प्रो के आंतरिक कंप्यूटिंग बोर्ड की कार्य संरचना पर एक नज़र डालें

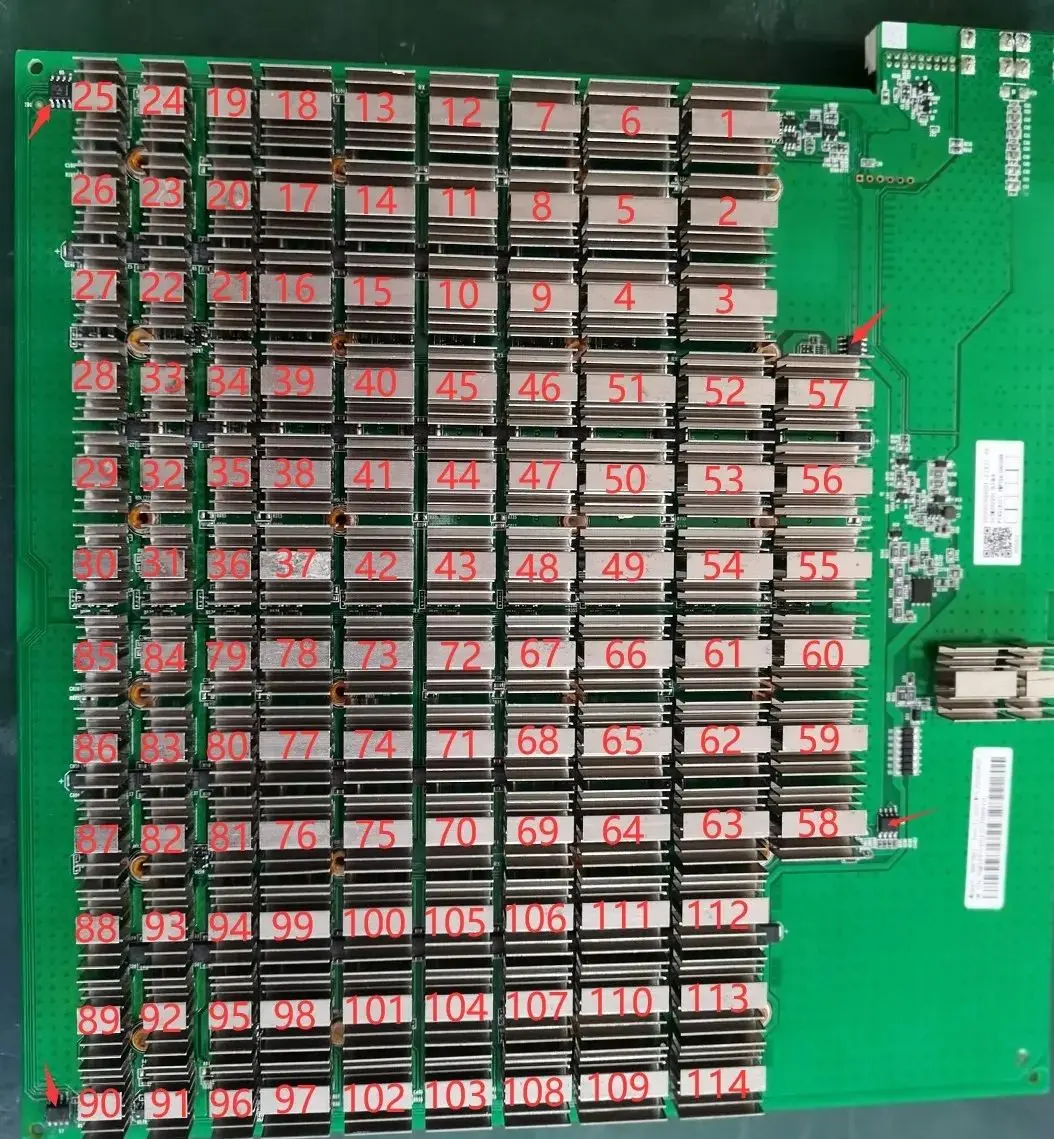

1। एंटमिनर S19 प्रो कम्प्यूटिंग बोर्ड में 114 चिप्स होते हैं, जिन्हें 38 समूहों (डोमेन) में विभाजित किया गया है, जिनमें से प्रत्येक में 3 आईसीएस शामिल हैं;  S19 प्रो चिप का ऑपरेटिंग वोल्टेज 0.32V है;  38 वें, 37 वें, 36 वें, 35 वें, 34 वें, 33 वें, 33 वें, और 32 वें समूह (कुल 7 समूह) को बूस्ट सर्किट Q9 से 20V आउटपुट द्वारा संचालित किया जाता है, जो एलडीओ के लिए 1.8V के आउटपुट तक होता है, और 31 वें से 1 समूह वीडीडी 12.6V के माध्यम से 1.8V प्रदान करने के लिए संचालित होते हैं।  प्रत्येक पिछड़े डोमेन के लिए वोल्टेज 0.32V तक कम हो जाता है।

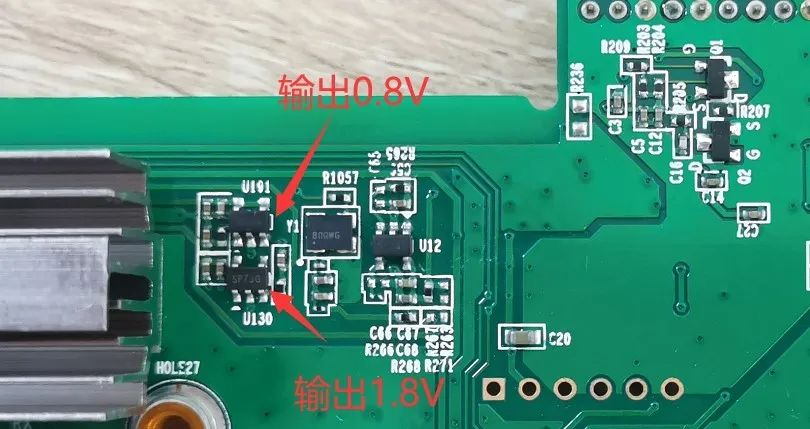

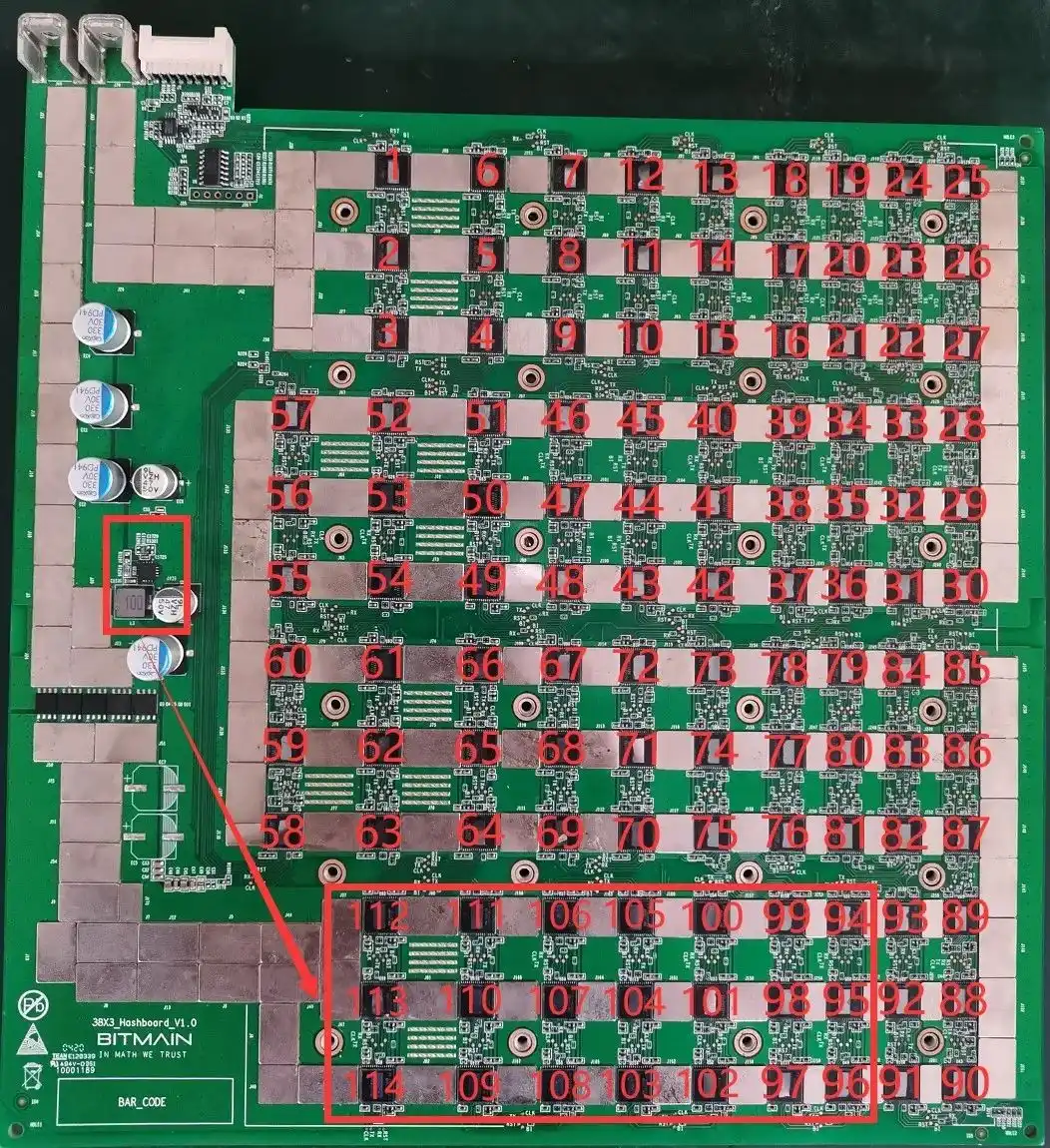

2। सभी 0.8V स्थानीय 1.8V आउटपुट द्वारा LDO के माध्यम से प्रदान किया जाता है, जैसा कि निम्नलिखित चित्र में दिखाया गया है:

वास्तव में, परीक्षण के बाद, एंटमिनर S19 प्रो आधिकारिक तौर पर अनुशंसित पर्यावरणीय परिस्थितियों में ऊर्जा खपत अनुपात, स्थिरता और अन्य परिचालन स्थितियों के संदर्भ में बहुत अच्छा प्रदर्शन करता है।  यदि कंप्यूटिंग बोर्ड की खराबी है, तो सबसे आम घटनाओं में रिपोर्टिंग 0, रिपोर्टिंग संख्या और कम कंप्यूटिंग शक्ति शामिल हैं।  इन स्थितियों में, हम उन्हें इस तरह से संभाल सकते हैं-

(1)। जब परीक्षण स्थिरता का एलसीडी डिस्प्ले "एएसआईसी एनजी: (0)" दिखाता है, तो पहले डोमेन और 20 वी बूस्ट सर्किट के कुल वोल्टेज को मापें, और फिर पहले और दूसरे चिप्स के बीच आरओ टेस्ट प्वाइंट और 1 वी 8 टेस्ट पॉइंट को शॉर्ट-सर्किट जांच के लिए शॉर्ट-सर्किट जांच का उपयोग करें, और फिर चिप खोजने वाले कार्यक्रम को चलाएं।  सीरियल पोर्ट लॉग को देखते हुए, यदि इस समय 0 चिप्स अभी भी पाए जाते हैं, तो यह निम्नलिखित स्थितियों में से एक होगा:

एक। यह मापने के लिए एक मल्टीमीटर का उपयोग करें कि क्या 1V8 और 0V8 परीक्षण बिंदुओं पर वोल्टेज 1.8V और 0.8V है।  यदि नहीं, तो यह इस डोमेन के 1.8V और 0.8V LDO सर्किट में एक असामान्यता हो सकती है, या इस डोमेन में दो ASIC चिप्स ठीक से मिलाप नहीं हैं।  उनमें से अधिकांश 0.8V और 1.8V पैच फिल्टर कैपेसिटर में लघु सर्किट के कारण होते हैं (PCBA के आगे और पीछे पैच फ़िल्टर कैपेसिटर के प्रतिरोध मूल्यों को मापते हैं);

बी। जांचें कि क्या U2 और U3 & U4 के सर्किट असामान्य हैं, जैसे कि प्रतिरोध वर्चुअल सोल्डरिंग, आदि;

सी। एक मल्टीमीटर के साथ R232 या R233 के प्रतिरोध को मापें कि क्या यह 1 ओम के भीतर है और रीडिंग कूदता नहीं है।  यदि नहीं, तो कृपया इन दो प्रतिरोधों को बदलें;

D.Check यदि पहली चिप पर कोई पिन हैं जो ठीक से मिलान नहीं किए गए हैं (यह रखरखाव के दौरान खोजा गया था कि साइड से देखने पर पिंस पर टिन होता है, लेकिन जब चिप को हटा दिया गया था, तो यह पाया गया कि पिन बिल्कुल भी नहीं थे।

(२)। यदि एक चिप चरण 1 में पाया जा सकता है, तो इसका मतलब है कि पहली चिप और पिछला सर्किट दोनों अच्छे हैं।  बाद के चिप्स का निवारण करने के लिए एक समान विधि का उपयोग करें।  उदाहरण के लिए, शॉर्ट सर्किट 38 वें और 39 वें चिप्स के बीच 1V8 टेस्ट पॉइंट और RO टेस्ट पॉइंट।  यदि लॉग 38 चिप्स पा सकता है, तो पहले 38 चिप्स के साथ कोई समस्या नहीं है;  यदि 0 चिप्स अभी भी पाए जाते हैं, तो पहले जांचें कि क्या 1V8 सामान्य है।  यदि यह सामान्य है, तो 38 के बाद के चिप्स में समस्याएं हैं।  समस्याग्रस्त चिप मिलने तक बाइनरी खोज का उपयोग करना जारी रखें।  यह मानते हुए कि NTH चिप के साथ एक समस्या है, जब N-1 और NTH चिप्स के बीच 1V8 और RO कम सर्कुअन किया जाता है, तो N-1 चिप्स मिल सकते हैं।  हालाँकि, जब NTH और N+1 चिप्स के बीच 1V8 और RO कम सर्कुअन किया जाता है, तो पूरी चिप नहीं मिल सकती है।

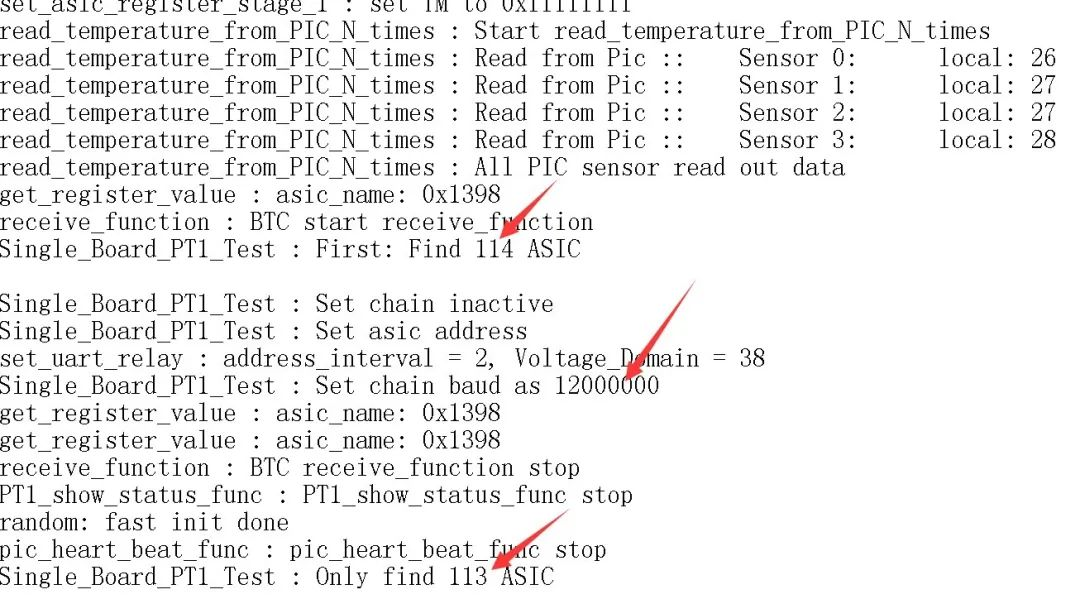

(३)। जब परीक्षण स्थिरता एलसीडी "एएसआईसी 113: (रिपोर्ट 113)" प्रदर्शित करता है, तो यह इंगित करता है कि ऑपरेशन बोर्ड 115200 बॉड दर पर 114 चिप्स का पता लगा सकता है, लेकिन केवल 113 चिप्स 12 मी बॉड दर पर पाए गए थे, और एक चिप 12 एम बॉड दर पर नहीं पाया गया था।  मरम्मत विधि: बाइनरी विधि का उपयोग करके, शॉर्ट-सर्किट की जांच के माध्यम से 38 वें और 39 वें चिप्स के बीच 1V8 परीक्षण बिंदु और आरओ परीक्षण बिंदु को शॉर्ट-सर्किट।  यदि लॉग 38 चिप्स पा सकता है, तो पहले 38 चिप्स ठीक हैं;  यदि 47 लघु सर्किट और लॉग रिपोर्ट 46 हैं, तो इसका मतलब है कि 47 वीं चिप का पता नहीं लगाया जा सकता है और उपस्थिति निरीक्षण के साथ कोई समस्या नहीं है।  आम तौर पर, 47 वीं चिप की जगह पर्याप्त है।

(४)। स्थिरता एलसीडी डिस्प्ले का परीक्षण करते समय "एएसआईसी एनजी: (एक्स, एक निश्चित चिप की फिक्स्ड रिपोर्टिंग)", दो स्थितियां हैं:

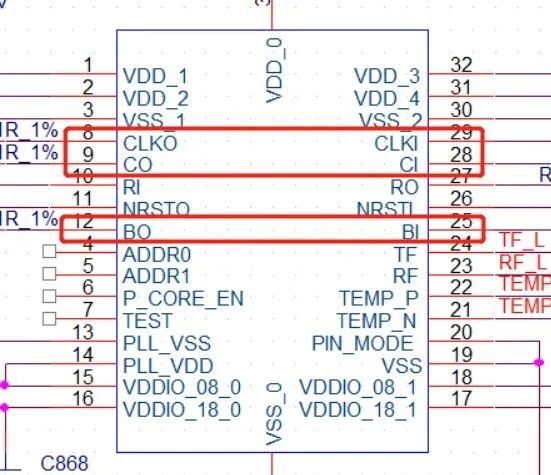

एक। पहला परिदृश्य;  परीक्षण का समय मूल रूप से एक ओके बोर्ड के समान है (आमतौर पर एक्स का मूल्य हर बार परीक्षण किया जाता है) को नहीं बदलता है) (परीक्षण का समय "एएसआईसी एनजी: (एक्स)" के परिणाम को प्रदर्शित करने वाले एलसीडी को स्टार्ट टेस्टिंग बटन को दबाने से समय को संदर्भित करता है।  यह स्थिति सबसे अधिक संभावना है कि XTH चिप के फ्रंट और रियर CLK, CI और BO प्रतिरोधों के असामान्य टांका लगाने के कारण होता है, इसलिए इन 6 प्रतिरोधों पर ध्यान केंद्रित करना महत्वपूर्ण है।  कम संभावना X-1, X, और X+1 चिप्स में निम्नलिखित पिनों के असामान्य टांका लगाने के कारण है:

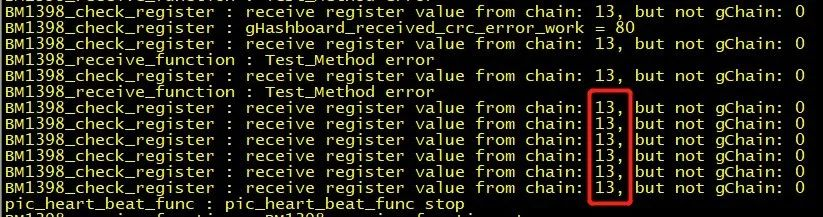

(बी)। दूसरा परिदृश्य;  परीक्षण का समय लगभग दोगुना है जब तक कि ओके बोर्ड (कभी -कभी एक्स मान प्रत्येक परीक्षण के दौरान बदल सकता है, और कभी -कभी x = 0);  इस समय, लॉग में आमतौर पर निम्नलिखित जानकारी होती है (लाल नंबर जरूरी नहीं हो सकता है 13 नहीं हो सकता है, जिसके आधार पर वायरिंग हार्नेस से जुड़ा हुआ है) पर निर्भर करता है;  परीक्षण के दौरान, यह माना जाता है कि असामान्य स्थिति के सामने लगभग सभी डोमेन के डोमेन वोल्टेज 0.3V से कम हैं, और रियर डोमेन के डोमेन वोल्टेज लगभग सभी 0.34V से अधिक हैं।  यह स्थिति चिप के कारण ठीक से मिलान नहीं होती है, आमतौर पर 1.8V, 0.8V, RXT, CLK को ठीक से मिलाप नहीं किया जाता है।  यह पता लगाने के लिए डोमेन वोल्टेज को सीधे मापें कि समस्या कहां हो रही है।  चरण 1 में उपयोग किए जाने वाले 1V8 और RO शॉर्ट-सर्किट विधियाँ भी विसंगति के स्थान का पता लगा सकती हैं।

(सी)। वर्तमान में, अधिकांश रखरखाव के अनुभव में संकेतों के बीच माइक्रो शॉर्ट सर्किट (0-लगातार सौ ओम) पाए गए हैं, जो चिप पिन के कम प्रतिरोध के कारण होते हैं।  आप पहले सोल्डर के लिए एक हॉट एयर गन का उपयोग कर सकते हैं और देख सकते हैं कि क्या यह ठीक है।

(५)। यदि किसी एकल बोर्ड की कंप्यूटिंग शक्ति कम है, तो यहां इसका पता लगाने और मरम्मत करने के लिए एक सुविधाजनक और त्वरित विधि है - अर्थात, इस बोर्ड के डोमेन काम करने वाले वोल्टेज और नॉनस रिटर्न के लिए आईपी में लॉग इन करें, इस बोर्ड के सामान्य हैं, और पुट्टी की लॉग जानकारी के अनुसार इसकी मरम्मत करें।

विशिष्ट ऑपरेशन इस प्रकार है:

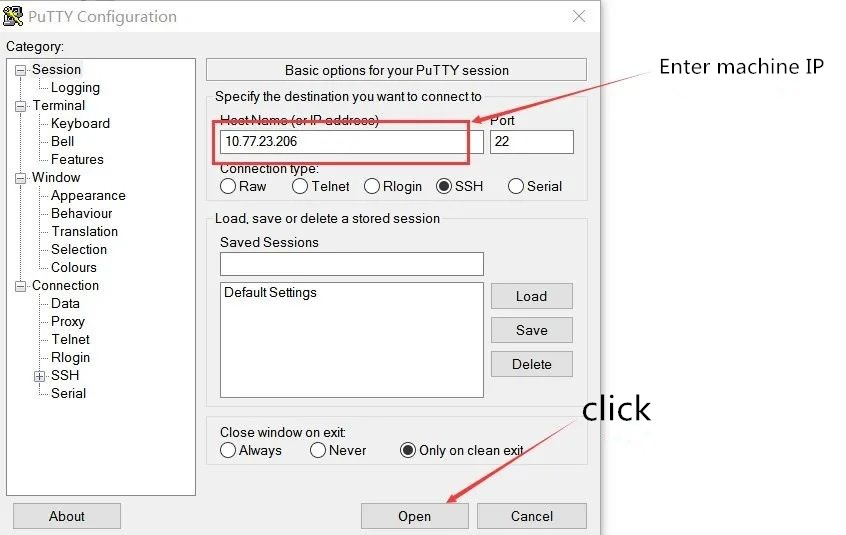

(1)। इनपुट मुद्दों के साथ मशीन का आईपी पता खोलें और खुला क्लिक करें

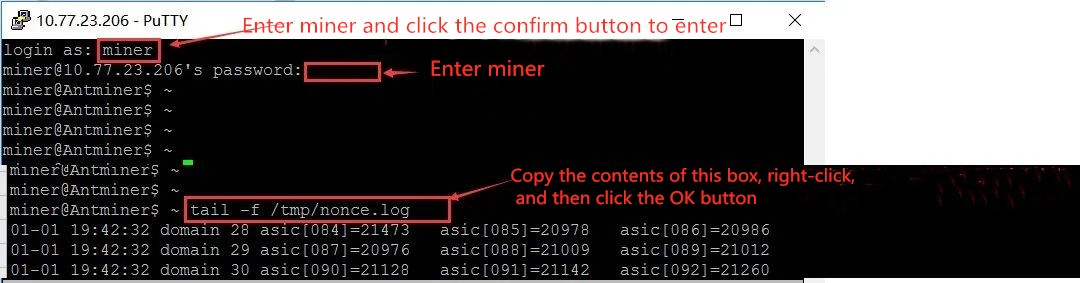

(२)। उपयोगकर्ता नाम, पासवर्ड और टेस्ट कमांड दर्ज करके, आप नॉनके रिटर्न और वोल्टेज डोमेन की स्थिति देख सकते हैं।  यदि गैर -और डोमेन वोल्टेज में असामान्य स्थिति हैं, तो आप मुद्रित असामान्य चिप के आधार पर माप और मरम्मत कर सकते हैं।

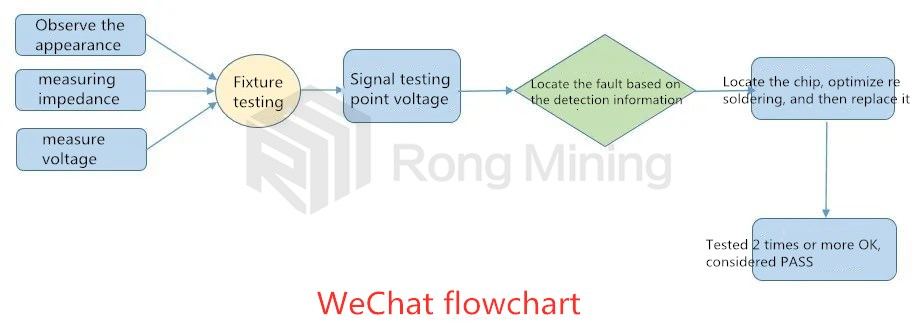

अंत में, मैं आपके साथ एक मरम्मत प्रक्रिया को साझा करना चाहूंगा, खनन मशीनों की मरम्मत करते समय सभी की सोच के लिए सहायता प्रदान करने की उम्मीद करता हूं:

उपरोक्त मेरे इंजीनियर की गुणवत्ता विश्लेषण और S19 मशीन के लिए प्रसंस्करण विधि है।  यदि आपके कोई प्रश्न हैं, तो आप हमसे परामर्श कर सकते हैं
